Moteur C6.6 Cat
Le Moteur C6.6 Cat doté de la technologie ACERT™ procure une puissance et un rendement énergétique exceptionnels tout en se conformant aux exigences des normes Tier 3, Niveau IIIA en matière d'émissions. Ce moteur est doté des fonctions de stratégie de démarrage à froid, de compensation automatique d'altitude, de diagnostic électronique et de dépistage des anomalies.
Capacités de refroidissement exceptionnelles
Un ensemble de refroidissement d'antigel, de fluide hydraulique et d'air d'alimentation installés côte à côte assure un dégagement de chaleur efficace. L'ensemble de refroidissement est situé à l'écart de l'équipement d'abattage avant, moins exposé aux débris et à la poussière, afin de minimiser les exigences en matière de nettoyage.
Fonctionnalités pour climats froids
Une dérivation thermique dans la canalisation du refroidisseur hydraulique permet d'accélérer le réchauffage des composants par temps froid en faisant revenir l'huile vers le réservoir jusqu'à ce que la température de l'huile doive être refroidie. En option, une aide au démarrage par temps froid chauffe l'antigel du moteur et le fait circuler dans le moteur, le réservoir hydraulique et la cabine pour faciliter les démarrages.
Grande contenance en carburant
La contenance en carburant de 378 l (100 US gal) permet une autonomie supérieure. Le compartiment est équipé d'un couvercle verrouillable pour plus de sécurité.
La pompe hydraulique allie puissance, réactivité et faible niveau sonore
Conçue pour un fonctionnement en continu, efficace et fiable, la pompe hydraulique à pistons axiaux de l'abatteuse répond à des exigences très élevées en matière d'émissions sonores, d'efficacité, de précision des commandes et de longévité.
Soupapes à compensation de pression et détection de charge
Le système de soupapes est d'une fiabilité éprouvée dans les applications forestières, avec sa technologie à compensation de pression et de détection de charge économe en carburant. Chaque section est conçue spécifiquement en fonction du débit et de la pression de la fonction, ce qui optimise la fonctionnalité de la machine et son rendement énergétique. Les fonctions de l'élément mécanique porteur à rampe et proportionnelles évitent l'usure au niveau des structures. Les configurations des distributeurs hydrauliques sont destinées aux têtes d'abattage fixes ou à balancier.
Système de commande automatisé
Le système de commande informatique IQAN offre un contrôle précis des fonctions de la machine grâce aux distributeurs hydrauliques entièrement proportionnels.
Pompe électrique de remplissage d'huile hydraulique
La jauge d'huile hydraulique permet de voir clairement lorsqu'il faut ajouter de l'huile hydraulique. Un flexible d'entretien facilement accessible permet de pomper l'huile hydraulique à travers le système de filtrage hydraulique et dans le réservoir. Cela réduit le temps d'entretien et permet de respecter les exigences en matière de propreté de l'huile.

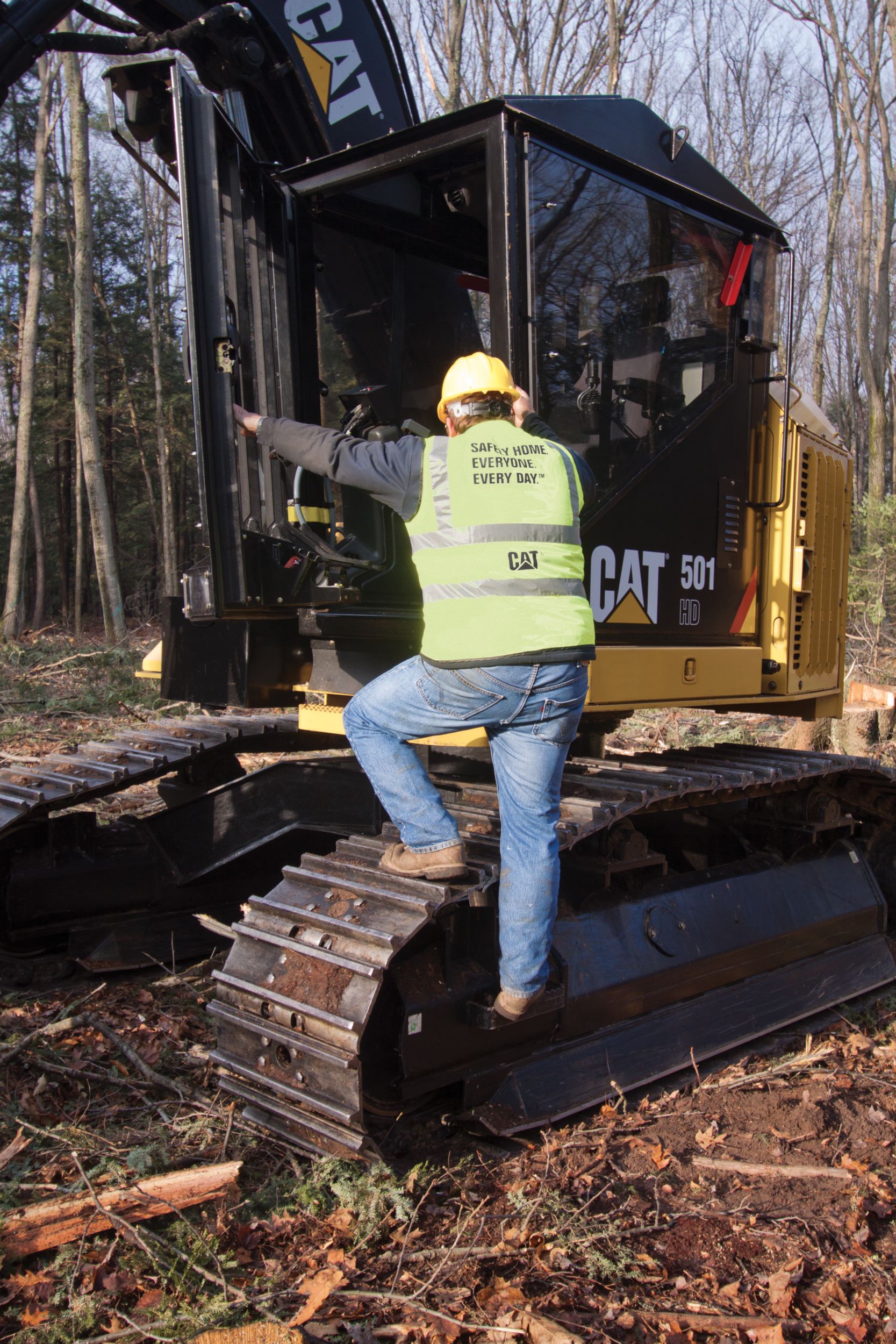

Système d'entrée à l'avant en toute sécurité
Entrée unique à l'avant de la cabine pour un accès facile et sécurisé au châssis porteur. Fixées à la porte, les pédales pivotent complètement et elles sont désactivées lorsque la porte est ouverte. Le pare-brise avant à pente inversée empêche la neige et les débris de tomber sur la vitre. L'humidité accumulée peut être retirée avec l'essuie-glace/lave-glace avant.
Une visibilité sans égal
La localisation des moteurs avant et arrière par rapport à la cabine offre au conducteur une visibilité exceptionnelle, y compris du côté de la flèche de la cabine : les arbres à abattre sont ainsi vus sans devoir faire pivoter la cabine pour obtenir la visibilité nécessaire.
Système de commande IQAN-MD3
Le système de commande de l'élément mécanique porteur offre un écran graphique multifonction pour faciliter le contrôle des paramètres de la machine. Les conducteurs peuvent renseigner leurs préférences afin de personnaliser les commandes par manipulateur.
Siège à suspension pneumatique chauffé
Le siège à suspension pneumatique chauffé offre un soutien lombaire et des appuie-nuque pour un confort de conduite optimal. Les accoudoirs peuvent être réglés dans toutes les directions et dans tous les angles pour un support de bras renforcé ; la structure du siège renforcée, conçue pour les machines à chaînes, absorbe les contraintes induites par les chocs supplémentaires, et l'isolateur de siège quatre directions assure un niveau d'amortissement des vibrations supérieur.
Système de débit d'air canalisé
Un circuit de chauffage et de climatisation de 40 000 BTU comprend un débit d'air canalisé par des évents destiné à l'ensemble de la cabine et au dégivrage/désembuage des vitres. Un système de commande automatique maintient une température uniforme pour un confort constant.
Consoles et pavillon moulés
Les compartiments de rangement et les plateaux sont intégrés dans les consoles et le pavillon moulés pour une organisation optimisée de la cabine. Les deux prises de courant 12 V offrent une flexibilité accrue pour le montage d'équipements électriques et électroniques supplémentaires.
Conception de la Benne X robuste
Les châssis porteurs fixés au châssis porte-tourelle sur toute leur longueur garantissent résistance et longue durée de vie lors de manœuvres parmi les souches et les pierres. Le train de roulement surélevé offre une excellente garde au sol.
Facile à nettoyer
Les surfaces supérieures arrondies des châssis porteurs permettent d'évacuer les saletés et les débris pour un nettoyage plus facile et une usure réduite.
Protecteurs/guides de chaînes intégraux
Les protecteurs de chaîne ininterrompus protègent complètement les chaînes sur des terrains accidentés, afin de réduire l'usure.
Réducteurs
Les réducteurs à couple élevé confèrent à l'élément mécanique porteur un rapport effort de traction/poids de 1,1 à 1 pour une meilleure mobilité de la machine dans les bois, tout en maintenant une vitesse adéquate permettant de passer d'un arbre à l'autre de manière efficace.
Galets
Les 2 galets supérieurs et les 8 galets inférieurs étant identiques, les pièces sont compatibles entre elles.
Moteur monté derrière la flèche
Le moteur monté à l'arrière fait office de contrepoids en cas d'opérations de levage à portée maximum.
Réservoirs montés dans le contrepoids
Les réservoirs de carburant et hydrauliques sont incorporés dans les contrepoids arrière pour un meilleur équilibre sur les éléments mécaniques porteurs à faible encombrement arrière.
Large base de montage de la flèche
La base de la flèche a été élargie pour fournir la force nécessaire dans le cas de charges latérales lorsque les arbres doivent être sortis de la forêt.
Protections extra-robustes
Le moteur et les compartiments hydrauliques sont parfaitement protégés contre les chutes de débris et leurs surfaces sont inclinées pour faciliter le nettoyage.
Flèche de timonerie fixe
La flèche de timonerie fixe offre une portée de 7,1 m (23,3 ft) jusqu'à l'arbre grâce à sa Tête d'abattage fixe PF-48.
Flèche télescopique
La flèche télescopique des têtes à balancier offre une portée de 8,2 m (27 ft) jusqu'à l'arbre. Le bras de la base en « V » à 5 côtés garantit une résistance supérieure pour une meilleure capacité de levage et une durée de vie des tampons d'usure prolongée pour une longue durée de service.
Canalisations en acier
Grâce aux canalisations hydrauliques en acier, la durée de service est prolongée et la chaleur dissipée. Les plaques de couvercle sur les flèches des bras protègent les canalisations contre les dégâts.
Équipements
De la coupe d'éclaircie à l'abattage intégral, Cat propose plusieurs têtes d'abattage y compris des têtes fixes ou à balancier.
Technologie ACERT, économie de carburant
D'après les tests continus, l'économie de carburant des moteurs Cat dotés de la technologie ACERT est de 3 à 5 % supérieure à celle des technologies concurrentes actuelles. Cette économie de carburant est directement liée à la combustion complète du carburant due à l'interaction entre la commande électronique qui surveille les conditions, le système de gestion de l'air qui contrôle le volume d'air et le système d'injection qui fournit la quantité de carburant nécessaire.
Conçu pour les applications forestières
Les trains de roulement sont spécialement conçus pour les applications d'abattage afin de garantir résistance et longévité pour une longue durée de service. Le moteur et les toits hydrauliques sont d'une très grande robustesse pour résister aux applications forestières, et leur conception inclinée facilite l'évacuation des débris pour des opérations de nettoyage simplifiées.
Ralenti automatique
Le système de commande de l'abatteuse est constitué d'une fonction de ralenti automatique du moteur afin de réduire la consommation de carburant pendant les périodes d'inactivité.
Réservoirs de carburant et hydrauliques montés à l'arrière
Les réservoirs de carburant et hydrauliques sont situés dans le contrepoids, ce qui permet l'ouverture sur toute la partie latérale de la machine afin d'accéder au circuit hydraulique complet entre la pompe et les soupapes.
Inclinaison de la cabine vers l'avant
L'inclinaison de la cabine vers l'avant permet un accès facile aux composants de la cabine et fait office de plate-forme pour l'entretien du moteur.
Changement des liquides simple
Une pompe de remplissage électrique, destinée à ajouter de l'huile dans le réservoir hydraulique, maintient la propreté du circuit en faisant passer toute l'huile à travers le système de filtration.
Conduites de graisse de la flèche
Les flèches sont dotées de conduites de graisse qui partent de chaque point d'articulation et descendent jusqu'à la base de la flèche principale pour un entretien au sol.
Couvercles à charnières
Les couvercles qui recouvrent le moteur et les composants hydrauliques s'ouvrent pour faciliter l'accès et se caractérisent par des surfaces inclinées pour faciliter le nettoyage.
Châssis porteurs contre l'accumulation de débris
Les surfaces supérieures des châssis porteurs sont inclinées pour faciliter le nettoyage des saletés et des débris.
Caterpillar est reconnu dans le monde entier pour la qualité de l'assistance client proposée par son réseau de concessionnaires, le meilleur du secteur. Où que vous soyez, vous pourrez toujours bénéficier de l'expertise d'un concessionnaire Cat à proximité. Le concessionnaire Cat local est votre conseiller en sylviculture, qu'il s'agisse de machines, d'outils de travail ou de services pour optimiser votre travail et accroître votre productivité.
- Disponibilité des pièces sous 24 heures, où et quand vous en avez besoin, afin de limiter les immobilisations coûteuses.
- Contrats d'assistance client visant à réduire vos coûts d'exploitation.
- Programmes de diagnostic de pointe tels que l'analyse S·O·SSM des huiles, les services d'inspection et le rapport sur les tendances afin d'éviter les réparations non planifiées.
- Programmes de financement pour l'achat, la location ou le leasing d'équipements Cat.
- Cat Insurance pour couvrir les pertes d'équipements dues à un vol, une collision, une inondation, une machine renversée, un incendie, un acte de vandalisme, etc.
- Product Link pour gérer votre parc grâce à la surveillance à distance.
Pour plus de détails sur les produits Caterpillar, les prestations des concessionnaires et les solutions professionnelles, visitez www.cat.com.
Structures
Les principaux composants et structures sont conçus pour être rénovés, réduisant ainsi le gaspillage et les coûts de remplacement.
Technologie ACERT™
La technologie ACERT™ abaisse le niveau d'émissions polluantes du moteur au point de combustion, en réduisant le nombre de pièces mobiles, ainsi que les charges d'exploitation.
